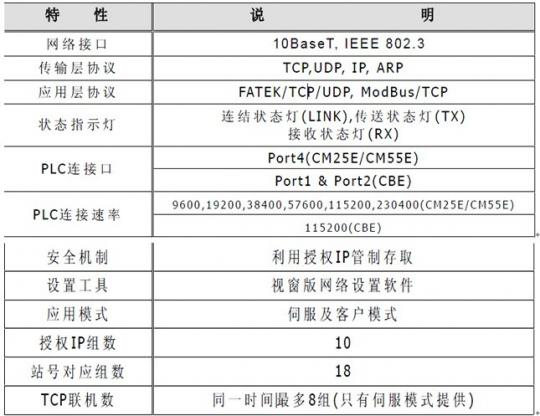

以太網絡規格

永宏以太網絡轉換器是以客戶端/服務器的模式工作的。提供了以下兩種工作模式即伺服模式(Server mode)和客戶模式(Client mode)。在伺服模式下本模塊會等待網絡傳來的信息，解碼之后將該信息傳到串行通訊端口給PLC 主機。PLC 主機回復的信息等待本模塊接收后會再將其打包并回傳到網絡上， 這樣就完成一筆命令的循環。

硬件的設定：
1，開關設定
為了配合RS485 界面的終端阻抗匹配需求,FBs-CM25E/CM55E 模塊內都具有系統提供
的終端電阻以方便現場操作使用。該終端電阻利用可在模塊面板看到的DIP 開關加以切換。

當兩個開關都撥在T 位置時表示加上終端電阻，N 位置時表示不加終端電阻。聯機時必
須將BUS 線兩端的模塊撥在T 位置。如果超過兩臺以上的機器撥在T 位置時會對BUS 過載
應該盡量避免。

2，通行密碼保護設定
為了避免以太網絡界面轉換模塊內的設定內容被不當修改，本模塊利用通行密碼來管理
設置操作。當操作者要進行修改時必須先輸入正確的通行密碼才能進行，由于保護的關系如
果通行密碼忘記時就沒有辦法修改模塊的內容，為了避免上述的情況發生，特別提供了一個

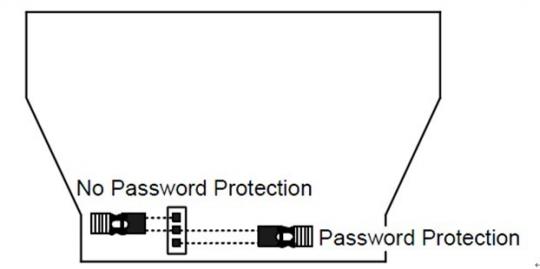

開關來控制是否要進行密碼保護。 此開關必須將模塊的外殼移開才能看到其大概位置如下:

3，接線方法：
網絡連接線:

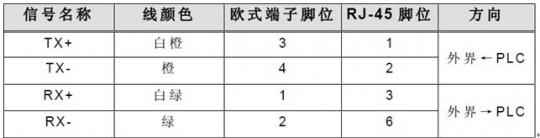

連接網絡的線材請至少使用CAT5 的UTP(無隔離式雙絞線)。最佳建議是采用CAT5 的STP(隔離式雙絞線)， FBs-CM25E/CM55E 模塊采用4 針歐式端子，而FBs-CBE 則采標準的RJ45， 網絡線的接線方法列表如下

將以太網通訊的硬件連接好之后就可以通過下面的軟件連接并偵測永宏P(guān)LC了。

用以太網連接永宏plc要下載永宏公司提供了一個視窗版設定軟- ”Ether_cfg.exe”， 該軟件具有以下功能:
1.基本模塊數據設定:
      內容包括網絡地址、網關地址、網絡屏蔽、串行通訊速率、工作模式、模塊標志名稱及模塊批注等。
2.安全設定:
      即授權IP(網絡地址)設定,利用這項功能時只有經授權的IP 所發出的命令信息才能被本模塊接受， 這樣可避免不當?shù)耐獠看嫒∫源_保整個系統的安全， 本模塊內最多可設定10 組授權IP， 每組授權IP 可包含一個或連續多個的IP。
3.本地站號與遠程網絡地址及站號設定:
      由于FBs-PLC 的網絡存取采用轉換的方式， 對于主站PLC 而言當要與PLC LINK 連結網絡上的仆站PLC 連接時， 它并不知仆站PLC 是通過網絡來加以連結，換句話說主站PLC 通過網絡可連結的最大仆站PLC 數量仍為 254 站， 當模塊工作在客戶模式時為了能將本地站號(對主PLC 而言)對應到網絡上的仆站PLC，應用時必須先設定該對應表，考慮到不同應用情況下的方便性，本模塊提供了以下不同的方式以方便用戶進行網絡組態設定。
4.通過局域網絡設定:
         這種方法是最方便的設定方式， 當操作時設定軟件可以將所有網絡上的以太網絡界面轉換模塊掃描出并且加以顯示， 設定者可直接從窗口畫面點選挑出要設定的模塊而加以修改， 基于安全性， 以太網絡界面轉換模塊可設定通行碼來限制不當?shù)男薷?，詳?xì)操作請參考后續說明。
5.通過因特網設定:
      利用這種法可通過因特網在遠程進行網絡組態的應用設定， 通常用設定IP 對應表或存取權限設定，用這種方法一次只能設定一臺網絡模塊且必須指定它的IP，同一個局域網的設定法，應用這種方法時可設定通行碼用來限制不當?shù)男薷?。詳?xì)操作請參考后續說明。

將軟件ether_cfg.EXE安裝之后可以從開始菜單里啟動，出現一下界面：

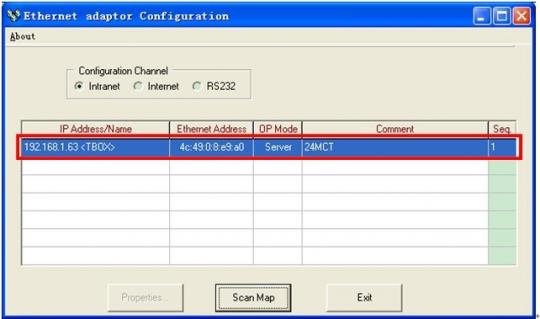

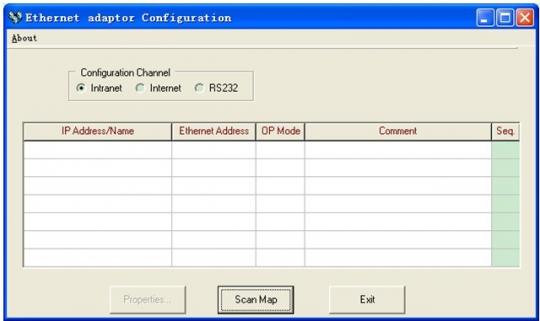

從畫面可以看出configuration channel有三個單選按鈕，在默認的情況下（如上圖）點擊命令按鈕ScanMap，軟-件”Ether_cfg.exe” 會自動偵測所有連在局域網內的永宏P(guān)LC，并一一顯示在表格里面。如下圖：

這時可雙擊(Double c l ick)要設定的模塊行或單點模塊行再按’Properties’按鈕，通行碼正
確輸入后出現下頁的畫面。出現已下界面：

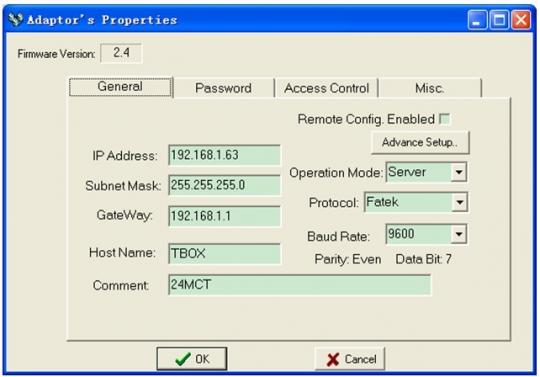

以下解釋各欄的意義:
1.Firmware Version: 代表以太網絡界面轉換模塊內的軟件版本。
2.IP Address: 本模塊的網絡地址。
3.Subnet Mask: 本模塊的次網絡屏蔽（ 子網掩碼）。
4.GateWay: 本模塊的所在局域網絡對外的網關。
5.Host Name: 批注用， 可用于辨識不同模塊， 最多可輸入11 個字符。
6.Comment: 批注用， 可用于說明更詳細的模塊信息， 最多可輸入21 個字符。
7.Operation mode: 客戶或伺服工作模式選擇。
8.Protocol: Fatek 或ModBus/TCP 通訊協議選擇，ModBus/TCP 只能使用在Server 模式。
9.Baud Rate(CM25E/CM55E): 設定以太網絡界面轉換模塊與PLC 主機間的通訊速率， 有 9600, 19200, 38400,57600,115200,230400 六種選擇。
10.Remote Config. Enabled: 安全設定用。當勾選時允許遠程通過因特網進行設定。如果要采用前述的因特網設定方法時需勾選該項， 建議使用這種方法時務必配合設定通行碼來避免安全漏洞， 如果不需要請 不要勾選該項以避免不當?shù)男薷摹?
11.Import、Export 按鈕: 可利用Expor t 功能將模塊的所有設定數據加以存盤，然后再利用Import 功能將存盤的設定數據讀出以方便模塊數據設定。



這里我們選擇如圖的默認形式不做任何修改點擊OK即可。接下來我們就可以通過軟件Winproladder監控永宏P(guān)LC的運行了。首先要打開永宏的編程軟件WINproladder。畫面如下：

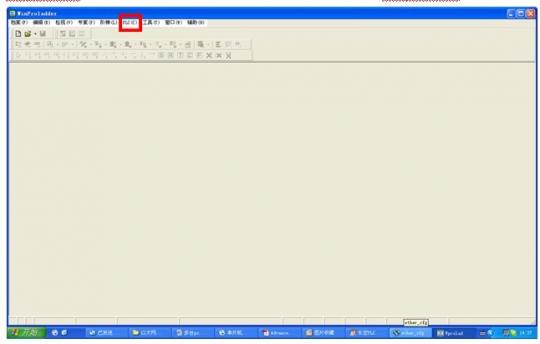

 然后點擊菜單欄“PLC-?聯機”或者按快捷鍵“F12”。出現對話框：

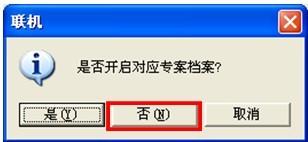

選擇“否” 出現下面的聯機向?qū)В?nbsp;

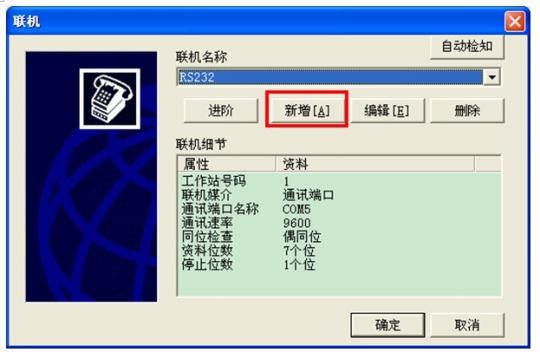

然后點擊“新增”命令按鈕 出現如下畫面：

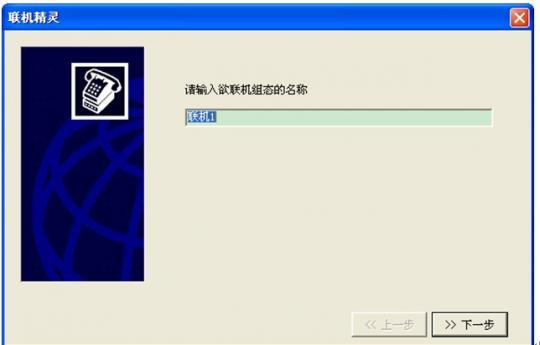

按提示輸入名稱點擊下一步！出現下面的界面：

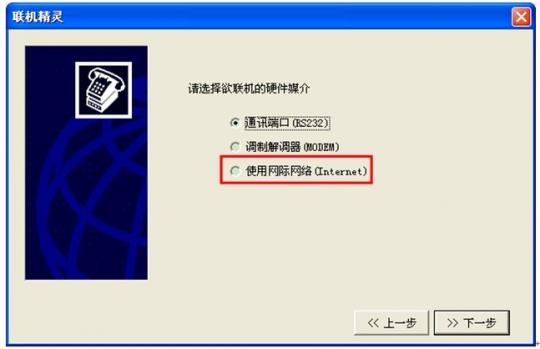

點選使用網際網絡（Internet）后點擊下一步！出現下面的界面：

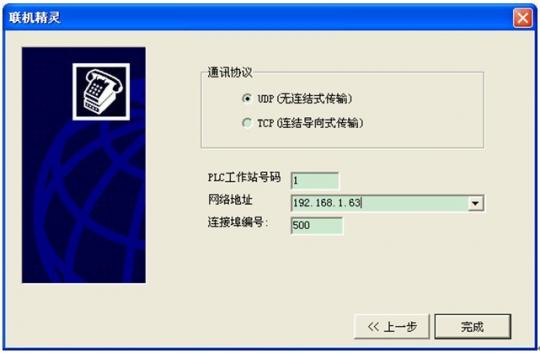

輸入您剛才用軟件Ether_cfg.exe偵測到的欲要連接的plc的站號和網絡地址，如圖，點擊完成。出現下面的界面：

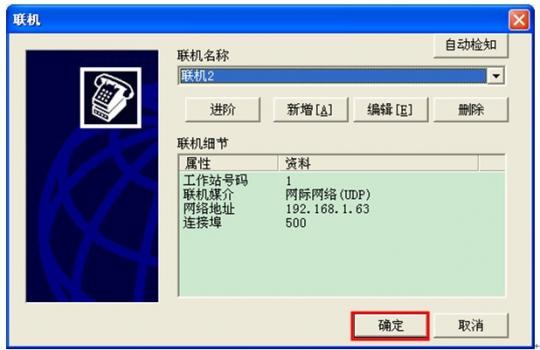

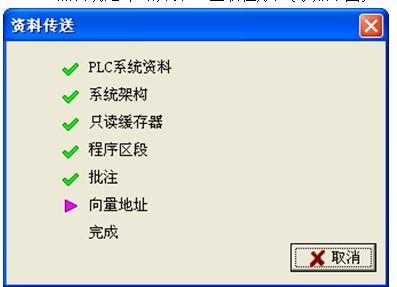

點擊確定即可從該P(yáng)LC上載程序，（示如下圖）

接著我們就可以監視該主機的運行情況了。
通過上面的方法我們不僅可以多臺pc機遠程監視PLC，而且可以結合rs485網絡完成各網絡內的任意一臺plc的方位。詳細訪問方法請參考使用手冊II------11.8。這里不再贅述！
